Pesukone Vaihteisto

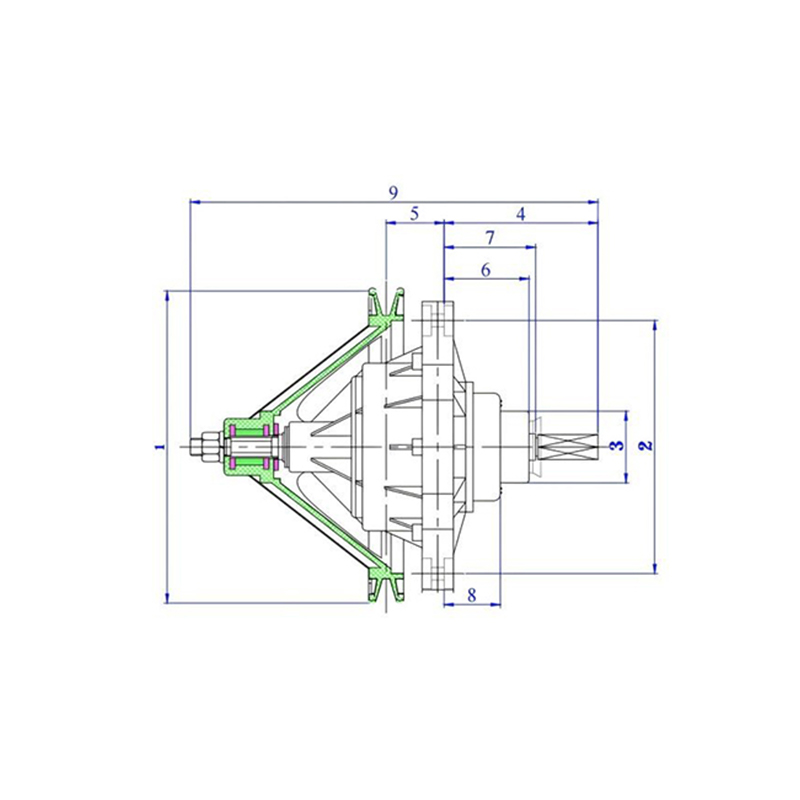

1. Yleiskatsaus pesukoneen voimansiirtojärjestelmiin

A pesukoneen vaihteisto on mekaaninen kokoonpano, joka vastaa moottorin pyörimistehon muuntamisesta pesukoneen sisällä olevan sekoittimen, pulsaattorin tai linkouskorin ohjatuksi liikkeeksi. Useimmissa sekoitintyyppisissä ja kaksoisaltaisissa puoliautomaattisissa pesukoneissa vaihteisto sijaitsee moottorin ja pesualtaan välissä, ja se hallitsee nopeuden vähentämistä, vääntömomentin jakautumista ja suunnanvaihtoa pesujakson ja linkousjakson välillä. Koska pesukoneiden moottorit toimivat tyypillisesti suhteellisen suurilla pyörimisnopeuksilla, pesukoneen vaihteisto laskee tämän nopeuden alueelle, joka sopii tehokkaaseen kankaan sekoitukseen ja lisää samalla vääntömomenttia.

Pyykinpesukoneen vaihteistolla on myös rooli syklin vaihtamisessa. Pesuvaiheessa vaihteisto siirtää pyörimisliikettä sekoittimelle tai pulsaattorille pienemmällä nopeudella, usein vuorotellen, mikä auttaa liikuttamaan vettä ja pesuainetta kangaskuorman läpi. Linkousvaiheen aikana monet voimansiirtomallit ohjaavat tehoa linkouskoriin suuremmalla nopeudella jatkuvalla pyörimisellä, mikä tukee vedenpoistoa kuormasta. Tämä kaksitoiminen käyttäytyminen on yksi niistä ominaisuuksista, jotka yleensä erottavat pesukoneen voimansiirron yksinkertaisesta yksikäyttöisestä vaihteistosta, jota käytetään muissa kodinkoneissa.

Koska vaihteisto on sijoitettu mekaanisesti vaativaan kohtaan pesukoneessa, sen rakenne, vaihteistomateriaali ja kytkinmekanismi vaikuttavat suoraan koneen yleiseen suorituskykyyn, mukaan lukien melutasoon, tärinäkäyttäytymiseen ja pesun tasaisuuteen eri täyttöasteilla. Pesukoneen voimansiirtokokoonpanot valmistetaan tyypillisesti pienikokoisina, suljettuina vaihteistoina, joissa on useita vaihdevaiheita, tukilaakerit ja monissa tapauksissa kytkin- tai räikkämekanismi, kaikki yhdessä kotelossa. Tämän yleiskatsauksen tarkoituksena on antaa perusta ymmärtää, kuinka pesukoneen voimansiirtojärjestelmät yleensä toimivat, yleisimmät saatavilla olevat tyypit ja seuraavissa kohdissa käsitellyt valintanäkökohdat.

2. Pesukone-vaihteiston toimintaperiaate

Pesukoneen voimansiirron toimintaperiaate noudattaa yleensä mekaanisten vaiheiden sarjaa: nopeuden vähentäminen vaihteiden kautta, vääntömomentin siirto kytkimen tai kytkentämekanismin kautta ja toiminnallinen vaihto pesun ja linkouksen välillä. Tämän järjestyksen ymmärtäminen auttaa selittämään, miksi pesukoneen voimansiirtomallit vaihtelevat eri pesukoneluokkien ja sovellusvaatimusten mukaan.

(1) Vaihteen vähennysmekanismi

Pyykinpesukoneen vaihteiston sisällä oleva vaihteiston alennusmekanismi koostuu tyypillisesti kahdesta tai useammasta vaihdevaiheesta, jotka on järjestetty vähentämään asteittain pyörimisnopeutta ja lisäämään samalla vääntömomenttia. Monissa pesukoneissa moottorin syöttönopeus voi olla reilusti yli tuhat kierrosta minuutissa, mikä on yleensä liian nopeaa kankaan tehokkaaseen sekoitukseen. Peräkkäisten hammaspyörien yhdistämisen avulla pesukoneen vaihteisto laskee tämän nopeuden alas, joka on yleensä sopiva pesujakson sekoitukseen, usein reilusti alle kaksisataa kierrosta minuutissa ulostuloakselilla. Käytetty välityssuhde riippuu yleensä moottorin ominaisuuksista, korin koosta ja pesukoneen aiotusta sekoituskuviosta.

(2) Kytkin ja suunnanvaihtomekanismi

monet pesukoneen vaihteisto malleissa on kytkin- tai räikkämekanismi, jonka avulla yksi moottori voi käyttää sekä sekoitus- että pyöritystoimintoa ilman erillistä moottoria kutakin tehtävää varten. Tämä mekanismi kytkee tai irrottaa tyypillisesti tietyt vaihteistot moottorin pyörimissuunnasta tai sisäisestä kytkinvivusta riippuen, jolloin pesukoneen voimansiirto voi vaihdella hitaan sekoituksen ja nopeamman linkouksen välillä. Kytkinmekanismi auttaa yleensä myös hallitsemaan vääntömomentin siirtoa kuormituksen muutosten aikana vähentäen vaihteistoon kohdistuvaa äkillistä mekaanista rasitusta.

(3) Vääntömomentin siirto sekoittimeen ja pyörityskoriin

Kun nopeutta on alennettu ja oikea vaihderata valittu, pesukoneen vaihteisto siirtää vääntömomentin ulostuloakselille, joka liitetään sekoittimeen, pulsaattoriin tai linkouskoriin koneen kokoonpanosta riippuen. Tämä ulostuloakseli on yleensä tuettu voimansiirtokotelossa olevilla laakereilla, jotka auttavat ylläpitämään akselin kohdistusta kuormitettuna. Koska ulostuloakseli kokee toistuvia suunnanmuutoksia ja vaihtelevia kuormitusolosuhteita märästä kankaasta, tämän viimeisen siirtovaiheen rakenteellinen eheys liittyy läheisesti vaihteiston materiaalin valintaan, jota käsitellään tarkemmin seuraavassa osiossa.

Havainnollistaakseen, kuinka pesukoneen vaihteisto vähentää asteittain pyörimisnopeutta, alla olevassa kaaviossa on yksinkertaistettu viivakaavio, joka näyttää tyypilliset nopeuden muutokset vaihteiden välillä. Tämä kaavio näyttää yleisen vähennyskuvion moottorin tulosta välivaihteiden kautta lopulliseen lähtöakseliin. Tässä kaaviossa käytetyt tiedot heijastavat yleistä vaihteiston alennusjärjestystä, joka löytyy monista puoliautomaattisista pesukonevaihteistoista. Nopeusarvot ilmaistaan ​​kierroksina minuutissa, mikä mahdollistaa yleisen ja ei-merkkikohtaisen vertailun jokaisesta vaiheesta. Tämän visualisoinnin tarkoituksena on tukea käsitteellistä ymmärrystä pesukoneen voimansiirtotoiminnosta sen sijaan, että se edustaa yksittäisen tuotteen tarkkaa eritelmää.

Kuten kaaviosta näkyy, pesukoneen voimansiirto alkaa moottorin syöttönopeudella, joka on huomattavasti suurempi kuin sekoittimen akselille toimitettu loppulähtönopeus. Siirtyessään moottorin syöttöpisteestä ensimmäiseen vaihteeseen, pyörimisnopeus laskee oleellisesti, mikä heijastaa ensimmäisellä hammaspyöräsarjalla saavutettua alkua. Toinen vaihe jatkaa tätä laskevaa trendiä alentaen edelleen pyörimisnopeutta ja lisäämällä samalla suhteellisesti käytettävissä olevaa vääntömomenttia ulostulopuolella. Kun pyörimisliike saavuttaa lopullisen loppuvaiheen, nopeus on laskettu tasolle, joka on yleensä sopiva kankaan sekoitukseen ilman liiallista turbulenssia tai mekaanista rasitusta. Tämä porrastettu vähennyskuvio on pesukoneen voimansiirtojärjestelmien ominaisuus, joka erottaa ne yksinkertaisemmissa laitteissa käytetyistä yksivaiheisista vaihteistoista. Nopeuden alenemisen ja vääntömomentin lisäyksen välinen suhde noudattaa vakiomekaanisia periaatteita, joissa pyörimisnopeuden aleneminen vaihteiston yli vastaa tyypillisesti suhteellista lisäystä vääntömomentissa. Tämä vääntömomentin lisäys on tärkeä pesukoneen voimansiirron suorituskyvyn kannalta, koska sen avulla suhteellisen kompakti moottori voi tuottaa riittävän pyörimisvoiman märkien kangaskuormien siirtämiseen. Hammaspyörän hampaiden suunnittelu, materiaalin valinta ja voitelu vaikuttavat yleensä siihen, kuinka sujuvasti tämä nopeuden aleneminen tapahtuu käytännössä. Tämän vähennyskäyrän vaihtelut eri pesukoneen voimansiirtomalleissa heijastavat yleensä eroja tavoitekorin koossa, moottorin tehossa ja suunnitellussa pesujakson ominaisuuksissa. Kaiken kaikkiaan tämä vaiheittainen pelkistysprosessi havainnollistaa, miksi pesukoneen voimansiirtokokoonpanot on suunniteltu monivaiheisiksi vaihdejärjestelmiksi yhden välityssuhteen sijaan.

3. Yleisimmät pesukoneen vaihteistotyypit ja niiden ominaisuudet

Pyykinpesukoneen voimansiirtokokoonpanot voidaan yleensä ryhmitellä muutamiin yleisiin luokkiin vaihdemateriaalin ja rakennekokoonpanon perusteella. Jokaisella tyypillä on jonkin verran erilaisia ​​kestävyyteen, melukäyttäytymiseen ja valmistuksen monimutkaisuuteen liittyviä ominaisuuksia, mikä yleensä vaikuttaa siihen, miten ne valitaan eri pesukonemalleihin.

(1) Muovinen vaihteisto

Muovisissa hammaspyörien pesukoneiden voimansiirtokokoonpanoissa käytetään joissakin tai kaikissa vaihdevaiheissa valettuja polymeerihampaita, jotka on usein vahvistettu kuitupitoisuudella. Tämän tyyppinen voimansiirto yhdistetään yleensä kevyempään painoon ja suhteellisen hiljaiseen toimintaan, koska polymeerivaihteistoilla on taipumus tuottaa vähemmän metallista melua kuin täysmetalliset hammaspyörät. Muovisia vaihteistorakenteita käytetään yleisesti kevyemmissä pesukoneissa tai asuinpesukoneissa, joissa kuormitusvaatimukset ovat kohtuulliset.

(2) Metallivaihteisto

Metallivaihteiston pesukoneen voimansiirtokokoonpanot käyttävät teräksestä tai muusta metalliseoksesta valmistettuja hammaspyöriä koko vaihteistossa, mikä yleensä lisää rakenteellista jäykkyyttä jatkuvassa kuormituksessa. Tämä kokoonpano liittyy usein parempaan vastustuskykyyn hammaspyörän hampaiden muodonmuutoksia vastaan ​​toistuvien raskaan kuormituksen jaksojen aikana, joten se on yleinen valinta pesukoneluokille, jotka käsittelevät suurempia tai raskaampia kangaskuormia. Metallivaihteiston suunnittelussa käytetään yleensä monimutkaisempia työstöprosesseja kuin muovatut muoviosat.

(3) Vaihteisto-kytkin-yhdistelmävaihteisto

Vaihde-kytkin-yhdistelmäpesukoneen vaihteisto yhdistää sekä vaihteiston alennusvaiheet että kytkin- tai räikkämekanismin yhteen koteloon, jolloin yksi moottori voi hallita sekä pesu- että linkoustoimintoja. Tätä kokoonpanoa käytetään laajalti puoliautomaattisissa kaksiammeisissa pesukoneissa, joissa tarvitaan mekaanista vaihtoa sekoituksen ja linkouksen välillä ilman erillistä linkousmoottoria. Yhdistelmämenetelmä tasapainottaa yleensä mekaanisen monimutkaisuuden ja toiminnallisen monipuolisuuden.

Melukäyttäytyminen on yksi yleisemmin käsitellyistä ominaisuuksista, kun verrataan pesukoneen voimansiirtotyyppejä. Alla oleva vaakasuuntainen pylväskaavio esittää yleisen havainnollisen vertailun tyypillisistä toimintamelutasoista, jotka liittyvät kuhunkin edellä käsiteltyyn siirtotyyppiin. Nämä arvot edustavat yleisiä viitealueita, jotka perustuvat vaihteiston materiaalin ja mekanismin suunnittelun yleisiin teknisiin ominaisuuksiin eivätkä minkään tietyn tuotteen mittauksiin. Pesukoneen vaihteiston melutasoon vaikuttavat useat tekijät, mukaan lukien hammaspyörän materiaali, hammaspyörän tarkkuus, voitelu ja kotelon rakenne. Tämän kaavion tarkoituksena on tukea yleistä ymmärrystä suhteellisista melusuuntauksista vaihteistotyyppien välillä sen sijaan, että se toimisi täsmällisenä teknisenä eritelmänä.

Kuten kaaviosta näkyy, muovisten pyykinpesukoneiden voimansiirtokokoonpanot liittyvät yleensä suhteellisen alhaisempiin käyttömelutasoihin kolmen kuvatun tyypin joukossa. Tämä taipumus johtuu suurelta osin polymeerimateriaalien luontaisista vaimennusominaisuuksista, jotka absorboivat jonkin verran tärinää hammaspyörien yhdistämisen aikana verrattuna jäykkään metalli-metalli-kontaktiin. Metallihammaspyörän pesukoneen voimansiirtokokoonpanot sitä vastoin osoittavat yleensä korkeampia melutasoja tässä havainnollistavassa vertailussa, mikä heijastaa jäykempää mekaanista vuorovaikutusta metallisten hammaspyörien hampaiden välillä käytön aikana. Vaihde-kytkin-yhdistelmävaihteistotyypit kuuluvat tässä taulukossa keskialueelle, koska niiden meluominaisuudet riippuvat yleensä sekä käytetystä vaihteistomateriaalista että kytkimen tai räikkäosan mekaanisesta käyttäytymisestä kytkennän ja irrotuksen aikana. On syytä huomata, että melutaso ei yksin määritä voimansiirron yleistä soveltuvuutta, koska rakenteelliset kuormankäsittely- ja kestävyysnäkökohdat suosivat usein metallivaihteita raskaammissa sovelluksissa korkeammista melutasoista huolimatta. Voitelun laatu ja hammaspyörän hampaiden pinnan viimeistely voivat myös merkittävästi vaikuttaa todelliseen melutasoon missä tahansa näistä voimansiirtoluokista, mikä joskus kaventaa tässä yleiskuvassa näkyvää rakoa. Kotelon suunnittelu, mukaan lukien vaimennusmateriaalit tai rakenteelliset vahvistukset vaihteiston ympärillä, vaikuttavat edelleen siihen, kuinka paljon käyttömelua välittyy pesukoneen kaappiin ja viime kädessä ympäröivään ympäristöön. Koska pesukoneen voimansiirron melu on vuorovaikutuksessa useiden muuttujien kanssa pelkän vaihteistomateriaalin lisäksi, valmistajat arvioivat melutehokkuutta yleensä vääntömomentin ja kestävyyden testauksen rinnalla eivätkä erillään. Tätä kaaviota tulisi siksi lukea yleisenä suuntaviitteenä voimansiirtotyyppien vertailua varten eikä tarkkana ennusteena tietyn pesukonemallin melusta. Kaiken kaikkiaan meluon liittyvät ominaisuudet ovat edelleen yksi useista pesukoneen vaihteiston valinnassa olevista tekijöistä, seuraavassa osiossa käsiteltyjen kuormituskapasiteetti- ja käyttöjaksovaatimusten ohella.

4. Sovellusskenaariot ja valintapisteet

Sopivan pesukoneen voimansiirron valitseminen tiettyyn sovellukseen edellyttää yleensä useiden toisiinsa liittyvien tekijöiden arvioimista, mukaan lukien kantavuusvaatimukset, käyttöjaksotiheys ja mekaaninen yhteensopivuus tietyssä pesukonemallissa käytetyn moottorin ja korikokoonpanon kanssa.

(1) Kantavuusnäkökohdat

Pesukoneen voimansiirtokokoonpanot sovitetaan yleensä tavoitekantavuusalueelle, koska hammaspyörän hampaiden lujuus ja akselin halkaisija vaikuttavat siihen, kuinka paljon mekaanista rasitusta vaihteisto kestää sekoitus- ja linkousjaksojen aikana. Pienemmille täyttökapasiteeteille suunnitelluissa pesukoneissa käytetään tyypillisesti kohtalaiselle vääntömomentille optimoituja voimansiirtokokoonpanoja, kun taas suuremmille tai raskaammille kuormille tarkoitetut pesukoneet vaativat yleensä vahvistetuilla vaihteistorakenteilla varustettuja voimansiirtokomponentteja.

(2) Käyttöjakso ja käyttötaajuus

Käyttömäärä viittaa siihen, kuinka usein ja kuinka kauan pesukoneen vaihteisto toimii tietyn ajanjakson sisällä. Pyykinpesukoneen voimansiirtokokoonpanot, joita käytetään korkeataajuisissa sovelluksissa, hyötyvät yleensä vanhemmasta vaihteistomateriaalista ja laakerituesta, jotta ne voivat kestää toistuvia kytkentäjaksoja pidemmän huoltojakson aikana. Tämän alueen valintapäätökset punnittavat usein odotettua käyttötiheyttä edellisessä osiossa käsiteltyjen vaihteistomateriaalien ominaisuuksien kanssa.

(3) Yhteensopivuus moottorin ja korimallin kanssa

Pesukoneen vaihteiston on yleensä oltava yhteensopiva sen moottorin ja korikokoonpanon asennuskokoonpanon, akselin mittojen ja pyörimisominaisuuksien kanssa, joihin se on yhdistetty. Väärät vaihteiston ja moottorin tekniset tiedot voivat johtaa tehottomaan vääntömomentin siirtoon tai lisääntyneeseen mekaaniseen kulumiseen ajan myötä, minkä vuoksi vaihteiston valintaa lähestytään tyypillisesti osana integroitua pesukoneen käyttöjärjestelmän suunnittelua eikä yksittäisten komponenttien ratkaisua.

Kantavuusvaatimukset vaihtelevat merkittävästi eri pesukoneiden käyttöluokissa, mikä liittyy suoraan pesukoneen vaihteiston valintaan. Alla oleva pystysuora pylväskaavio havainnollistaa yleiset viitealueet tyypilliselle enimmäistäyttökapasiteetille kolmessa yleisessä pesukoneen käyttöluokassa. Nämä arvot on esitetty yleisinä havainnollistavina alueina eikä kiinteinä spesifikaatioina, koska todellinen kuormituskyky riippuu käytetystä tietystä voimansiirron ja moottorin yhdistelmästä. Tämän kaavion tarkoituksena on tukea käsitteellistä ymmärrystä siitä, kuinka sovellusluokka liittyy kantavuusodotuksiin. Tämän suhteen tarkistaminen voi auttaa selventämään, miksi pesukoneiden voimansiirtomallit eroavat asuinkäyttöön, puoliautomaatteihin ja raskaampiin sovelluksiin.

Kuten kaaviosta käy ilmi, kevyet asuinpesukonesovellukset liittyvät yleensä suhteellisen alhaisempiin enimmäiskuormituskapasiteettivaatimuksiin, mikä tyypillisesti mahdollistaa pesukoneen voimansiirtorakenteen kohtuullisella vaihteistovahvistuksella. Keskipalkissa näkyvät tavalliset puoliautomaattiset pesukonesovellukset vaativat yleensä vaihteiston, joka pystyy käsittelemään kohtalaisen suuremman kuormituksen, mikä heijastaa useampaa käyttöä eri kangastyypeillä ja -kokoisilla. Raskaat kaksoisaltaat pesukonesovellukset, joita edustaa tämän kaavion korkein palkki, sisältävät yleensä korkeimmat kuormituskapasiteettivaatimukset kolmesta kategoriasta, mikä vaatii yleensä pesukoneen voimansiirtoa, jossa on vankempi vaihdemateriaali ja vahvistettu akselituki. Tämä eteneminen havainnollistaa yleistä suhdetta sovelluskategorian ja voimansiirtokokoonpanolle asetettujen rakenteellisten vaatimusten välillä. On syytä huomata, että kantavuus on vain yksi useista valintatekijöistä, koska käyttöjakson taajuus ja moottorin vääntömomentin ominaisuudet vaikuttavat myös siihen, mikä pesukoneen voimansiirtokokoonpano sopii tiettyyn käyttötarkoitukseen. Suurempiin kuormitusluokkiin tarkoitetut pesukoneen voimansiirtokokoonpanot sisältävät usein lisälaakerituen tai vahvistetun kotelorakenteen, joka auttaa jakamaan mekaanisen rasituksen tasaisemmin käytön aikana. Tämän tyyppisen kuormituskapasiteetin vertailun pohjalta tehdyt valintapäätökset pyrkivät yleensä sovittamaan lähetyksen rakenteelliset ominaisuudet odotettavissa oleviin käyttöolosuhteisiin sen sijaan, että maksimottaisiin kapasiteetti yli sen, mitä tietty sovellus vaatii. Pesukoneen vaihteiston ylimäärittely kevyempään käyttöön voi lisätä tarpeetonta painoa, kun taas alimäärittely raskaampaan käyttöön voi lisätä pitkäaikaista kulumista. Tästä syystä tämä taulukko toimii yleisenä lähtökohtana pesukoneen voimansiirto-ominaisuuksien kohdistamiselle aiotun käyttöluokan mukaan. Valinta tehdään yleensä moottorin teknisten tietojen ja korin suunnittelun mukaisesti, kuten yllä olevissa yhteensopivuusnäkökohdissa on kuvattu.

5. Suorituskyvyn vertailu vaihteistotyyppien välillä

Melun ja kantavuuden lisäksi pesukoneiden vaihteistotyyppejä voidaan verrata useiden suorituskykyyn liittyvien ominaisuuksien mukaan samanaikaisesti, mukaan lukien kestävyys, voimansiirron tehokkuus ja huollon yksinkertaisuus. Tämäntyyppinen usean attribuutin vertailu voi auttaa havainnollistamaan yleisiä kompromisseja, jotka liittyvät kuhunkin edellisissä osioissa käsiteltyyn lähetystyyppiin.

Alla oleva tutkakaavio esittää yleisen havainnollisen vertailun kolmesta pesukoneen voimansiirtotyypistä viidellä yleisesti viitatulla suorituskyvyn ominaisuudella: kestävyys, melunhallinta, lähetyksen tehokkuus, huollon yksinkertaisuus ja rakenteellinen vakaus. Kukin tämän kaavion akseli edustaa suhteellista pistemäärää yleisellä asteikolla, jolloin useita ominaisuuksia voidaan tarkastella yhdessä eikä erikseen. Näytetyt pisteet kuvastavat kuhunkin vaihteistotyyppiin liittyviä yleisiä suunnittelusuuntauksia, jotka perustuvat aiemmin tässä oppaassa käsiteltyyn vaihteiston materiaaliin ja mekanismien suunnitteluun. Tämän kaavion ei ole tarkoitus esittää tarkkoja suorituskykytietoja millekään tietylle pesukoneen voimansiirtotuotteelle, vaan pikemminkin tukemaan käsitteellistä vertailua eri luokkien välillä. Näiden ominaisuuksien tarkastelu yhdessä voi auttaa havainnollistamaan, miksi pesukoneen vaihteistotyypin valinta edellyttää usein useiden tekijöiden tasapainottamista yhden ominaisuuden optimoinnin sijaan.

Kuten tutkakaaviosta näkyy, metallivaihteistopesukoneiden voimansiirtokokoonpanot saavat yleensä suhteellisen korkeammat pisteet kestävyyden ja rakenteellisen vakauden suhteen, mikä heijastaa metallivaihteistomateriaaliin liittyvää jäykkyyttä ja kulutuskestävyyttä jatkuvassa kuormituksessa. Muoviset vaihteistopesukoneen voimansiirtokokoonpanot osoittavat yleensä suhteellisen korkeampia arvoja melunhallinnassa ja huollon yksinkertaisuudessa, mikä on yhdenmukainen vaimennusominaisuuksien ja yksinkertaisemman huollon kanssa, jotka yleensä liittyvät muovattuihin polymeerikomponentteihin. Vaihteisto-kytkin-yhdistelmävaihteistotyypit ovat yleensä tasapainoisemmassa asemassa useimpien tämän taulukon ominaisuuksien osalta, mikä kuvastaa niiden roolia sovelluksissa, jotka vaativat sekä vaihteen alennusta että mekaanista vaihtotoimintoa puoliautomaattisissa pesukoneissa. Kaaviossa esitetyt voimansiirron tehokkuuspisteet suosivat yleensä metallihammaspyöräkokoonpanoja, mikä johtuu yleensä pienemmästä muodonmuutoksesta kuormituksen alaisena ja johdonmukaisemmasta hammaspyörien niveltymisestä toistuvien syklien aikana. Samalla kaavio osoittaa, että yksikään pesukoneen vaihteistotyyppi ei saa korkeimpia arvoja kaikilla ominaisuuksilla samanaikaisesti, mikä kuvastaa yleistä teknistä kompromissia rakenteellisen jäykkyyden, melukäyttäytymisen ja huoltomukavuuden välillä. Tällainen usean ominaisuuden visualisointi voi olla hyödyllistä pesukoneen vaihteiston valinnassa, koska se korostaa, kuinka yhtä ominaisuutta, kuten kestävyyttä, suosiva suunnitteluvalinta voi vastata suhteellisen alhaisempaa arvoa toisessa ominaisuudessa, kuten melunhallinnassa. Kaavion huollon yksinkertaisuuspisteet liittyvät yleensä siihen, kuinka helposti sisäosat ovat tarkastusta tai voitelua varten, mikä voi vaihdella kotelon suunnittelun ja vaihteistomateriaalin mukaan. Rakenteelliset vakauspisteet osoittavat, kuinka hyvin vaihteistotyyppi yleensä ylläpitää akselin kohdistusta ja vaihteiden kytkentää toistuvissa kuormitusjaksoissa ajan mittaan. Tätä kaaviota tarkasteltaessa on hyödyllistä tarkastella sitä edellisessä osiossa käsitellyn kuormituskapasiteetin ja käyttösuhteen kanssa, koska sovellusvaatimukset määräävät usein, mikä ominaisuuksien yhdistelmä on olennaisin tietyn pesukoneen vaihteiston valinnassa. Kaiken kaikkiaan tämän tutkavertailun tarkoituksena on tukea kokonaisvaltaisempaa näkemystä pesukoneen lähetysominaisuuksista sen sijaan, että jokin yksittäinen tyyppi luokitellaan yleisesti edullisemmaksi.

6. Tyypilliset käyttötapaukset

Pyykinpesukoneen voimansiirtokokoonpanoja käytetään useissa yleisissä pesukonekokoonpanoissa, joista jokaisella on hieman erilaiset toiminnalliset vaatimukset.

(1) Puoliautomaattiset kaksoisaltaat pesurit

Puoliautomaattisissa kaksoisaltaisissa pesukoneissa pesukoneen voimansiirto on tyypillisesti vastuussa pulsaattorin ohjaamisesta pesualtaassa, kun taas vastaava mekanismi, usein samassa vaihteistokotelossa, hallitsee linkouskorin pyörimistä viereisessä altaassa. Tämä kokoonpano perustuu yleensä vaihde-kytkin-yhdistelmävaihteistoon, joka vaihtaa näiden kahden toiminnon välillä yhdellä moottorilla.

(2) Täysautomaattiset ylhäältä ladattavat aluslevyt

Täysautomaattisissa ylhäältä täytettävissä pesukoneissa pesukoneen vaihteisto tai vastaava käyttömekanismi hallitsee tyypillisesti sekä sekoitus- että linkoustoimintoja yhdessä altaassa, usein koordinoituna ohjausjärjestelmän kautta, joka hallitsee moottorin suuntaa ja ajoitusta. Suunnittelusta riippuen jotkin täysin automaattiset mallit käyttävät suoravetomoottorikokoonpanoa yksinkertaistetun vaihteiston rinnalla, kun taas toisissa on perinteisempi vaihdepohjainen vaihteistokokoonpano.

(3) Kaupalliset raskaan käytön aluslevyt

Kaupalliset tai raskaammat pesukoneluokat asettavat yleensä suurempia rakenteellisia vaatimuksia pesukoneen voimansiirrolle suuremman täyttökapasiteetin ja tiheämpien käyttöjaksojen vuoksi. Nämä sovellukset suosivat tyypillisesti metallivaihteistokokoonpanoja, mikä kuvastaa tämän oppaan aiemmissa osissa käsiteltyjä kestävyys- ja kuormankäsittelyominaisuuksia.

7. Pesukoneen vaihteiston huolto-ohjeet

Säännöllinen pesukoneen vaihteiston kunnon huomioiminen voi yleensä auttaa ylläpitämään tasaista toimintaa pesukoneen käyttöiän ajan. Seuraaviin yleisiin huoltokohtiin viitataan yleisesti pesukoneen vaihteiston huoltokäytännöissä.

1. Säännöllinen voitelutarkastus: pesukoneen vaihteiston hammaspyöräpinnat hyötyvät yleensä säännöllisestä voitelutarkastuksesta, koska riittämätön voitelu voi lisätä kitkaa ja vaihteiston kulumista ajan myötä.
2. Epätavallisen melun kuuntelu: Huomattava muutos toimintamelussa, kuten hionta- tai nakutusäänet, voi yleensä viitata vaihteiston kulumiseen tai kohdistusvirheeseen vaihteistokokoonpanossa ja saattaa vaatia lisätarkastuksia.
3. Liiallisen tärinän tarkistaminen: Lisääntynyt tärinä sekoitus- tai linkousjaksojen aikana voi joskus viitata laakerien kulumiseen tai akselivirheeseen pesukoneen voimansiirtokotelon sisällä.
4. Rasvavuotojen tarkastus: näkyvä rasvajäämä voimansiirtokotelon ympärillä voi olla merkki tiivisteen kulumisesta, mikä voi yleensä heikentää sisäistä voitelutehoa, jos siihen ei puututa.
5. Kytkimen kytkeytymiskäyttäytymisen valvonta: vaihde-kytkin-yhdistelmävaihteistotyypeissä epäsäännöllinen vaihto pesu- ja linkoustoiminnon välillä voi yleensä viitata kytkimen osien kulumiseen, joka saattaa vaatia huomiota.
6. Jatkuvan ylikuormituksen välttäminen: pesukoneen toistuva käyttö yli sen nimelliskapasiteetin voi yleensä nopeuttaa vaihteiston hampaiden ja akselin osien kulumista ajan myötä.

8. Valmistukseen ja komponenttien hankintaan liittyvät näkökohdat

Pesukoneen voimansiirron komponentit tuottavat yleensä valmistajat, joilla on vakiintuneet hammaspyörän leikkaus-, tarkkuusmuovaus- ja kokoonpanoominaisuudet, koska yhdenmukaiset mittatoleranssit ovat tärkeitä oikeanlaisen integroinnin kannalta moottori- ja korikokoonpanoihin. Komponenttitason erikoistuminen on yleistä pesukoneen vaihteiston toimitusketjussa, jossa vaihteiston alennussäätimet, kytkinmekanismit ja niihin liittyvät synkronointiosat on suunniteltu toimimaan useilla alkuperäisten laitevalmistajien tuotealustoilla.

Cixi Gaite Electric Co., Ltd., joka perustettiin vuonna 2002 ja sijaitsee Ningbossa, Zhejiangin osavaltiossa, on yksi valmistaja tässä komponenttiluokassa, ja se keskittyy pesukoneen osiin, kuten vaihteiston vaihteistoon ja synkronoijiin, joita käytetään voimansiirtokokoonpanoissa. Yrityksellä on noin 10 000 neliömetrin tuotantokanta ja se tukee sekä alkuperäisten laitevalmistajien että jälkimarkkinoiden komponenttitoimituksia. Tällä alalla työskentelevät valmistajat korostavat yleensä rakenteellista optimointia ja johdonmukaisia ​​tuotantoprosesseja auttaakseen pesukoneen voimansiirtokomponentteja säilyttämään yhteensopivuuden pesukonevalmistajien käyttämien eri moottori- ja korikokoonpanoissa.

Arvioidessaan pesukoneen voimansiirtokomponenttien hankintaa valmistajat ja ostajat ottavat yleensä huomioon tekijöitä, kuten vaihteiston materiaalin koostumuksen, mittojen tarkkuuden ja tuotantokapasiteetin vakauden, koska nämä tekijät vaikuttavat siihen, kuinka luotettavasti vaihteistokomponentit voidaan integroida käynnissä oleviin pesukoneen tuotantoprosesseihin.

9. Usein kysytyt kysymykset

Mikä on pesukoneen vaihteiston päätehtävä?

Pyykinpesukoneen vaihteisto yleensä vähentää moottorin pyörimisnopeutta samalla kun lisää vääntömomenttia, ja monissa malleissa se myös hallitsee vaihtamista pesujakson sekoituksen ja linkousjakson poiston välillä.

Mitkä ovat yleisimmät pesukoneen vaihteistotyypit?

Yleisiä pesukoneiden voimansiirtotyyppejä ovat yleensä muovivaihteisto, metallivaihteisto ja vaihde-kytkin-yhdistelmävaihteisto, joista jokaiseen liittyy erilaisia ​​melua, kestävyyttä ja rakenteellista kuormankäsittelyä koskevia ominaisuuksia.

Miten pesukoneen vaihteiston kulumisen varhaiset merkit voidaan tunnistaa?

Varhaisia ​​merkkejä ovat yleensä epätavallinen toimintamelu, lisääntynyt tärinä, epäsäännöllinen vaihto pesu- ja linkoustoiminnon välillä sekä näkyvä rasvajäämä voimansiirtokotelon ympärillä.

Vaikuttaako pesukoneen vaihteiston tyyppi toimintameluun?

Vaihteiston materiaali ja mekanismin rakenne vaikuttavat yleensä toimintameluun, kun muoviset vaihteistotyypit liittyvät tyypillisesti suhteellisen hiljaisempaan toimintaan ja metalliset vaihteistotyypit liittyvät tyypillisesti korkeampiin kuormitettuihin melutasoihin.

Mitä tekijöitä yleensä otetaan huomioon valittaessa pesukoneen vaihteistoa tiettyyn käyttötarkoitukseen?

Valinta käsittää yleensä kantavuusvaatimusten, käyttöjaksotiheyden ja yhteensopivuuden tietyssä pesukonemallissa käytetyn moottorin ja korikokoonpanon kanssa.

Miksi joissakin pesukoneen voimansiirtokokoonpanoissa on kytkinmekanismi?

Kytkin- tai räikkämekanismi sallii yleensä yhden moottorin hallita sekä sekoitus- että pyöritystoimintoja vaihtamalla vaihteiston kytkentäreittejä vaihteistokotelon sisällä, mikä on yleistä puoliautomaattisissa kaksoisaltaisissa pesukoneissa.
