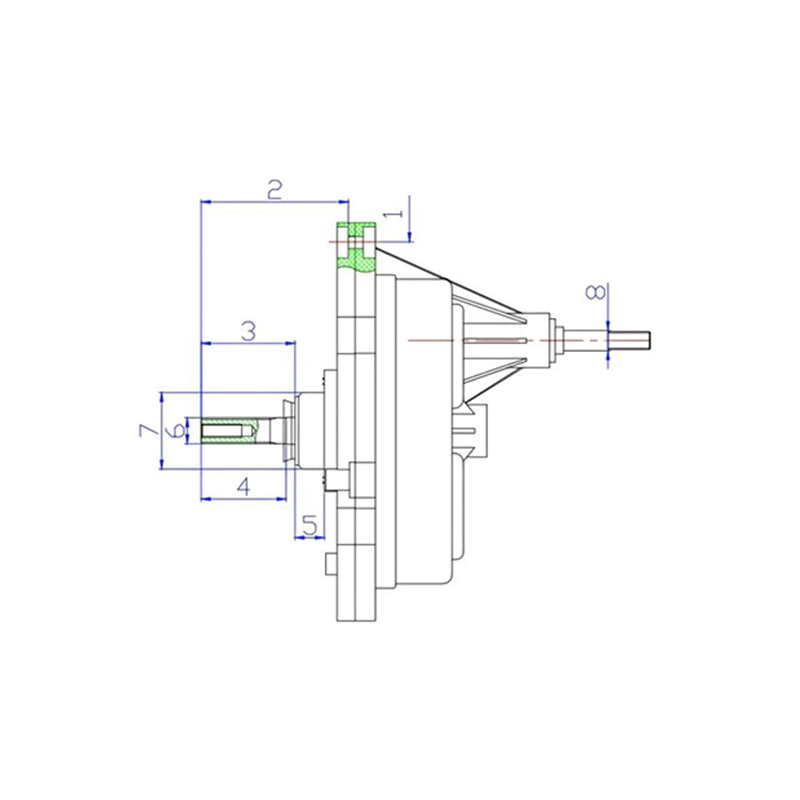

Pesukone Gear Case

1. Mikä on pesukoneen vaihteistokotelo

Pesukoneen vaihteisto on rakenteellinen kotelo, joka ympäröi ja tukee voimansiirtokokoonpanon sisäistä vaihdesarjaa ja tarjoaa laakerin reiät, asennusulokkeet ja tiivistyspinnat, jotka pitävät vaihdemekanismin oikein linjassa ja suojaavat sitä ulkoiselta kosteudelta. Toisin kuin täydellinen toimiva voimansiirtokokoonpano, a pesukoneen vaihteistokotelo Termi "valettu" viittaa nimenomaan itse valettuun tai valettuan kotelon komponenttiin, joka toimitetaan tyypillisesti kahtena vastinpuolikkaana, jotka on kiinnitetty yhteen vaihteiston ympärille asennuksen aikana. Kotelo kantaa hammaspyörien synnyttämät mekaaniset kuormat ja välittää ne laitteen runkoon kiinnityskohtiensa kautta, mikä tekee sen materiaalivalinnasta ja rakenteellisesta suunnittelusta suoraan merkitystä voimansiirron yleisen luotettavuuden kannalta.

Koska vaihteisto on kantava rakenneosa eikä liikkuva komponentti, sen suorituskyky arvioidaan ensisijaisesti mittojen stabiiliuden perusteella lämpö- ja mekaanisen rasituksen alaisena, halkeilu- tai muodonmuutoskestävyydestä kiinnityspisteissä ja sen kyvystä vaimentaa vaihteiston välistä melua pyörimisominaisuuksien sijaan. A pesukoneen vaihteistokotelo joka ylläpitää tiukat laakerin reiän toleranssit koko käyttöiän ajan, auttaa säilyttämään oikean vaihteistoverkon kohdistuksen, mikä puolestaan tukee tasaista vääntömomentin siirtoa ja vähentää epänormaalia kulumista hampaiden kosketuspinnoissa. Materiaalivalinta, seinämän paksuus ja riparakenne sekä kotelon jaetun linjan tiivistejärjestely ovat yleensä kolme tekijää, jotka erottavat vaihteistokotelon mallin suorimmin toisesta.

Tälle kategoriasivulle on koottu pesukoneiden vaihteistokoteloiden valmistuksessa käytetyt yleiset materiaalityypit ja rakennekokoonpanot, niiden yleiset toimintaperiaatteet, sovelluskohtaiset valintanäkökohdat OEM-tuotannossa ja jälkimarkkinoiden vaihdossa sekä kotelon tarkastukseen ja kokoonpanoon liittyvät huolto-ohjeet. Sisältö on järjestetty auttamaan insinöörejä, hankintatiimiä ja huoltoteknikoita arvioimaan vaihteistovaihtoehtoja tietylle pesukoneen voimansiirtoalustalle.

2. Yleiset tyypit ja rakenteelliset ominaisuudet

Pesukoneen vaihteistokotelotuotteet erottuvat yleensä kotelon muodostamiseen käytetystä materiaalista ja muovaus- tai valuprosessista sekä sisäisen vaihteiston sulkemiseen käytetystä jaetusta linjajärjestelystä. Alla olevat neljä kokoonpanoa kattavat useimmat tällä hetkellä pesukoneiden voimansiirtoalustalla käytetyt vaihteistokotelot.

(1) Ruiskuvalettu tekninen muovikotelo

Vahvistettu tekninen muovi, tavallisesti lasikuitutäytteinen nylon tai vastaava polymeeri, ruiskuvaletaan kotelon muotoon integroiduilla rivoilla ja ulkonemilla jäykkyyden lisäämiseksi ilman merkittävää painoa. Tämä lähestymistapa yleensä vähentää voimansiirron kokonaispainoa ja tarjoaa hyödyllisiä melunvaimennusominaisuuksia verrattuna jäykkään metallikuoreen.

(2) Painevalettu metallikotelo

Alumiiniseoksesta tai sinkkiseoksesta valmistettu painevalu tuottaa kotelon, jolla on suurempi rakenteellinen jäykkyys ja yleensä parempi mittapysyvyys lämpösyklissä kuin vastaava muovi. Tämä lähestymistapa valitaan usein suuremman vääntömomentin tai suuremman kuormituksen voimansiirtoalustoille, joissa laakerin porauksen tarkkuus jatkuvassa kuormituksessa on etusijalla.

(3) Kaksiosainen jaettu kotelo

Kaksiosainen jaettu kotelorakenne, joka on yhteinen sekä muovi- että metallivaihteistokoteloille, yhdistää ylemmän ja alemman kuoren vaakasuoraa halkaisulinjaa pitkin, joka kulkee laakerin reiän keskilinjojen läpi. Tämä järjestely yksinkertaistaa vaihteiston asennusta asennuksen aikana ja mahdollistaa sisäisen tarkastuksen tai huollon häiritsemättä kotelon ulkoista asennusliitäntää.

(4) Yksiosainen muotoiltu kotelo suojakuorella

Joissakin malleissa käytetään yhtä valettua tai valettua päärunkoa pienemmällä erillisellä suojakannessa kahden suunnilleen samansuuruisen puolikkaan sijaan. Tämä konfiguraatio voi parantaa yleistä rakenteellista jatkuvuutta laakerien reikien ympärillä, koska vähemmän kuormitusreittejä kulkee jaetun linjan poikki, vaikka se yleensä vaatii erilaisen vaihteiston kokoamisjärjestyksen tuotannon aikana.

3. Rakenteellinen rooli ja suhteellinen paino materiaalityypin mukaan

Pesukoneen vaihteistokotelon rakenteellinen rooli keskittyy tarkan laakerin reiän kohdistuksen ja asennuksen vakauden säilyttämiseen siirtäen samalla sisäisen vaihteiston synnyttämät reaktiokuormat laitteen runkoon. Koska kotelo ei pyöri tai kosketa suoraan vettä pesualtaan sisällä, sen tekniset prioriteetit eroavat pyörivän akselin ja peruutusvaihteen komponenteista, joita on käsitelty muualla tässä komponenttiperheessä; jäykkyys, mittojen vakaus ja tärinänvaimennus ovat ensisijaisia ​​huolenaiheita kuin pyörimiskulumiskestävyys.

Alla oleva kaavio havainnollistaa vastaavan kokoisen pesukoneen vaihteistokotelon yleistä suhteellista painoa edellisessä osiossa kuvatuilla neljällä materiaali- ja rakenneratkaisulla. Nämä luvut edustavat yleisesti havaittuja suhteellisia vertailuja nykyisten pesukoneiden voimansiirtoalustojen välillä, ja ne on tarkoitettu yleiseksi viitteeksi eikä kiinteäksi spesifikaatioksi millekään yksittäiselle tuotteelle. Tämän vertailun tarkastelu auttaa selventämään, miksi ruiskuvaletut muovikotelot valitaan usein, kun laitteen kokonaispaino ja toimituskustannukset ovat etusijalla, kun taas painevaletut metallikotelot määritetään useammin, kun suurin rakenteellinen jäykkyys jatkuvassa vääntömomentissa on ensisijainen vaatimus. Se selittää myös, miksi kaksiosaisia ​​jaettuja ja yksiosaisia ​​suojakansikokoonpanoja arvioidaan yleensä kokoonpanon mukavuuden ja rakenteellisen jatkuvuuden perusteella eikä pelkän painon perusteella, koska kumpaa tahansa rakennustyyliä voidaan valmistaa kummasta tahansa materiaalista. Insinöörit, jotka arvioivat pesukoneen vaihteistokoteloa uudelle alustalle, aloittavat yleensä punnitsemalla painon, jäykkyyden ja kosteudenkestävyyden suhteellista merkitystä ennen kuin rajaavat tiettyä materiaali- ja rakenneyhdistelmää tästä vertailusta.

Kuten kaavio osoittaa, ruiskuvaletut muoviset vaihteistokotelot ovat yleensä suhteellisen painoalueen alimmassa päässä, mikä on yhdenmukainen teknisten polymeerien tiheysedun kanssa verrattuna valumetalliseoksiin, joiden seinämäpaksuus on vertailukelpoinen. Painevaletut metallikotelot sijaitsevat korkeammassa päässä, mikä heijastaa alumiinin ja sinkkiseosten suurempaa tiheyttä, vaikka tämä lisämassa on yleensä yhdistetty merkittävästi korkeampaan rakenteelliseen jäykkyyteen ja lämpömittojen vakauteen. Kaksiosaiset jaetut ja yksiosaiset kulkusuojusrakenteet jäävät tässä vertailussa kohtalaiselle alueelle, koska niiden suhteellinen paino riippuu ensisijaisesti siitä, mikä perusmateriaali on valittu, eikä itse jakolinjajärjestelystä. On syytä huomata, että paino on vain yksi syöte useista määritettäessä vaihteistokoteloa tietylle alustalle; Rakenteellinen jäykkyys, melunvaimennus ja kosteudenkestävyys vaikuttavat myös lopulliseen valintaan, ja niitä käsitellään seuraavissa osioissa. Hankintatiimit hankkivat a pesukoneen vaihteistokotelo Tietyn laitealustan osalta tätä taulukkoa tulee käsitellä yleisenä lähtökohtana ja varmistaa tarkka materiaalitarve suhteessa tavoitemomentin kuormitukseen ja laitteen kokonaispainotavoitteeseen. Koska todelliset painoluvut vaihtelevat kotelon koon ja seinämän paksuuden mukaan jopa yksittäisen materiaaliluokan sisällä, työskentely tietyn alustan spesifikaatioiden mukaan on edelleen luotettavin tapa.

4. Mittojen vakaus lämpöpyöräilyssä

Koska pesukoneen vaihteiston kotelon on säilytettävä tarkka laakerien kohdistus koko käyttöikänsä ajan, sen mittapysyvyys toistuvissa lämpöjaksoissa on mielekäs tekninen huomio, varsinkin kun laite kokee lämpötilavaihteluita ympäristöolosuhteiden ja pitkän käytön aikana syntyvien lievästi kohonneiden lämpötilojen välillä. Teknisellä muovilla on yleensä korkeampi lämpölaajenemiskerroin kuin valumetalliseoksilla, mikä tarkoittaa, että muovinen vaihteistokotelo voi kokea suhteellisesti suuremman mittaliikkeen tietyllä lämpötila-alueella, ellei materiaalin koostumusta ja rivan rakennetta ole erityisesti suunniteltu rajoittamaan tätä vaikutusta.

Alla oleva viivakaavio esittää havainnollistavan mittojen vakausindeksin kasvavassa määrässä lämpösyklejä ruiskuvaletuille muovikoteloille, painevaletuille metallikoteloille ja lasikuituvahvisteisille muovikoteloille, jotka on suunniteltu erityisesti vähentämään lämpölaajenemista. Indeksi kuvastaa yleistä, suhteellista mittaa siitä, kuinka hyvin laakerin reiän kohdistus säilyy, eikä taattua mittatoleranssia mille tahansa tietylle tuotteelle, koska todelliset tulokset riippuvat tietystä polymeerin tai seoksen koostumuksesta, seinämän paksuudesta ja rivan geometriasta, jota käytetään tietyssä kotelon suunnittelussa. Tämän vertailun tarkoituksena on auttaa suunnittelu- ja huoltotiimejä ymmärtämään, miksi vahvistetut muoviset koostumukset määritetään usein tavanomaisten täyttämättömien polymeerien sijaan, kun mittojen vakaus on etusijalla, ja miksi painevaletut metallikotelot ovat edelleen yleinen valinta alustoille, joilla lämpökierto on yleisempää tai voimakkaampaa. Kaavion lukeminen vasemmalta oikealle osoittaa, kuinka materiaalityyppien välinen stabiilisuusrako pyrkii kasvamaan lämpösyklien määrän kasvaessa. Tämä kuvio on yhdenmukainen kumulatiivisten mikrorakennemuutosten kanssa, jotka vaikuttavat vahvistamattomiin polymeereihin huomattavasti enemmän kuin lujitettuihin polymeereihin tai metalliseoksiin. Tämä levenevä aukko on yksi tärkeimmistä syistä, miksi korkeamman kuormituksen pesukonealustat käyttävät yhä useammin lasikuituvahvisteista muovia tai painevalettua metallia vaihteistokoteloita tavallisen vahvistamattoman polymeerivastaavan sijaan.

Painevalettu metallilinja heikkenee vähitellen näytetyllä lämpösyklialueella, mikä heijastaa alumiinin ja sinkkiseosten luonnostaan alhaisempaa lämpölaajenemiskerrointa polymeerimateriaaleihin verrattuna. Lasikuituvahvisteinen muoviviiva osoittaa jyrkempää pudotusta kuin metallikotelo, mutta huomattavasti asteittaisemman kuin vakiovahvistettu polymeeri, mikä on yhdenmukainen hartsimatriisia rajoittavien vahvistuskuitujen kanssa ja rajoittaa yleistä mittaliikettä toistuvien lämpötilanvaihteluiden välillä. Vakiovahvisteinen muoviviiva heikkenee jyrkimmin tässä vertailussa, mikä vastaa täyttämättömiä polymeerejä, joissa on suhteellisen vähemmän sisäistä vahvistusta vastustaakseen kumulatiivista mittojen siirtymistä laakerin porauskohdissa. On syytä korostaa, että tämä kaavio edustaa yleistä suhteellista vertailua eikä varmennettua toleranssimäärittelyä, koska todellinen mittastabiilius riippuu myös voimakkaasti rivan geometriasta, seinämän paksuuden koostumuksesta ja valitusta tietystä polymeeri- tai seoslaadusta. OEM-tuotantolinjoilla, jotka määrittävät uuden pesukoneen vaihteistokotelon, materiaalin valinta tulee sovittaa kohdelaitteen odotettuun lämpökiertoprofiiliin sen sijaan, että oletuksena olisi yksi materiaali kaikissa tuotetasoissa. Jälkimarkkinoiden vaihtoa varten korkealaatuisia tai usein käytettyjä koneita huoltavat teknikot huomaavat usein, että vahvistetun muovin tai painevaletun metallikotelon määrittäminen, jos asennusliitäntä sen sallii, vähentää kohdistukseen liittyvien vaihteistomeluvalitusten esiintymistiheyttä verrattuna perustason vahvistamattomaan polymeerin vaihtoon.

5. Sovellusskenaariot ja valintaprioriteetit

Oikean pesukoneen vaihteistokotelon valitseminen tiettyyn käyttötarkoitukseen edellyttää useiden rakenteellisten tekijöiden punnitsemista kohdevoimansiirtoalustan erityisvaatimuksia vastaan. OEM-tuotannossa kotelo on määriteltävä sisäisen vaihteiston ja ulostuloakselin rinnalle, koska laakerin reiän mitat, kiinnitysulokkeen sijoitus ja jaetun linjan tiivistysjärjestely ovat riippuvaisia ​​näiden komponenttien välillä. Jälkimarkkinoiden vaihdossa etusija siirtyy kohti alkuperäisen komponentin tarkan laakerin reiän sijoittelun, asennuspinnan ja kotelon materiaalin vastaamista, jotta vältytään kohdistusvirheiltä tai melulta uudelleenasennuksen jälkeen.

Alla oleva pylväskaavio esittää yleisen valinnan prioriteetin pisteytyksen pesukoneen vaihteiston komponenttien viidestä yleisestä arviointitekijästä: rakenteellinen jäykkyys, melunvaimennus, kosteudenkestävyys, paino ja valmistuksen kustannustehokkuus. Nämä pisteet heijastavat yleistä painotusta, jota käytetään yleisesti komponenttien arvioinnissa kiinteän kaavan sijaan, koska todellinen prioriteettijärjestys muuttuu sen mukaan, onko kotelo tarkoitettu pienikokoiselle kotitalousalustalle vai suuremmalle kapasiteetille ja suuremman vääntömomentille. Tämän kaavion tarkasteleminen ennen hankintapäätöksen tekemistä auttaa hankinta- ja suunnittelutiimiä linjaamaan, mitkä tekijät ansaitsevat eniten tarkastelua toimittajien arvioinnin ja näytetestauksen aikana. Se tarjoaa myös hyödyllisen kehyksen eri komponenttilähteistä peräisin olevien teknisten ehdotusten vertaamiseen vertailukelpoiselta pohjalta sen sijaan, että keskitytään yhteen ominaisuuteen erikseen. Useimpien pesukonealustojen rakenteellisella jäykkyydellä ja kosteudenkestävyydellä on taipumus olla suhteettoman suuri paino verrattuna niiden näennäiseen yksinkertaisuuteen, koska poikkeamat näillä alueilla johtavat yleensä vaihteiden kohdistusvirheisiin tai sisäiseen korroosioon pitkän käytön jälkeen.

Kuten kaaviosta näkyy, rakenteellinen jäykkyys ja kosteudenkestävyys ovat yleisen prioriteettiluokituksen yläosassa tai lähellä sitä, jota seuraa tiiviisti melunvaimennus, kun taas painolla ja valmistuksen kustannustehokkuudella, vaikka se on edelleen olennainen, on yleensä hieman vähemmän painoarvoa vaihteistokotelon komponenttien tasapainoisessa arvioinnissa. Tämä kuvio heijastaa sitä käytännön todellisuutta, että pesukoneen vaihteistokotelo, joka sallii vaihteiston vääristymisen tai kosteuden sisäänpääsyn, aiheuttaa yleensä myötävirran voimansiirtoongelmia jo paljon ennen kuin toissijaiset tekijät, kuten kotelon paino, tulevat toiminnallisesti merkittäviksi. Uutta vaihteistokotelon toimittajaa arvioivat insinöörit ja ostajat käyttävät tavallisesti tämän kaltaista painotuskehystä rakenteen näytetestaukseen, jossa etusijalle asetetaan laakerireiän mittojen tarkastus ja jaetun linjan tiivisteiden tarkistukset materiaalin todentamisen ohella sen sijaan, että kustannuksia käytettäisiin ensisijaisena erottajana. Suurempiin vääntömomentteihin tai useammin käytettyihin sovelluksiin tarkoitettujen alustojen rakenteellinen jäykkyys ansaitsee usein jopa enemmän painoarvoa kuin tässä yleiskaaviossa on esitetty, koska jatkuva suurempi kuormitus lisää jopa vähäisen kotelon taipuman seurauksia laakerin rei'issä. Viime kädessä näiden viiden tekijän suhteellinen painotus tulisi säätää vastaamaan kohdepesukoneen voimansiirtoalustan erityistä vääntömomenttikuormitusta, käyttöympäristöä ja luotettavuusodotuksia.

6. Suorituskykyprofiilien vertailu tapausmateriaalien välillä

Yksittäisten mittareiden, kuten painon tai lämmönkestävyyden, lisäksi on usein hyödyllistä tarkastella pesukoneen vaihteistokotelon yleistä suorituskykyprofiilia useissa eri mitoissa kerralla. Alla olevassa tutkakaaviossa verrataan ruiskupuristettua muovikoteloa painevalettuihin metallikoteloihin viidellä ominaisuudella: rakenteellinen jäykkyys, melunvaimennus, kevyt rakenne, kosteudenkestävyys ja kustannustehokkuus. Tämän tyyppinen usean attribuutin näkymä auttaa suunnittelutiimiä visualisoimaan kompromisseja sen sijaan, että ne keskittyisivät yksittäisiin eritelmiin, koska yksikään tapausmateriaali ei saa korkeinta arvoa kaikissa luokissa samanaikaisesti. Tässä näkyvä pisteytys on havainnollistava ja tarkoitettu edustamaan yleisiä suuntauksia, joita on havaittu tavallisilla pesukonealustoilla, sen sijaan, että se olisi sertifioitu vertailukohta yksittäiselle tuotteelle. Kahden tapausmateriaalin vertaaminen samassa tutkakehyksessä helpottaa myös suunnittelun kompromissien välittämistä ei-teknisille sidosryhmille alustan tarkastelun tai toimittajakeskustelun aikana.

Tutkakaavion päällekkäiset polygonit osoittavat, että ruiskuvalettu muovikotelo saa yleensä paremmat pisteet melunvaimennuksen, kevyen rakenteen ja kustannustehokkuuden suhteen, mikä on sopusoinnussa tällä sivulla aiemmin käsiteltyjen teknisten polymeerien vaimennus- ja tiheysominaisuuksien kanssa. Valetulla metallikotelolla on siihen verrattuna taipumus saada paremmat arvosanat rakenteellisen jäykkyyden ja kosteudenkestävyyden suhteen, suurelta osin siksi, että metalliseokset vastustavat taipumista kuormituksen alaisena tehokkaammin ja ovat vähemmän alttiita kosteuden imeytymiselle kuin polymeerimateriaalit pitkien käyttöjaksojen aikana. Tämä kompromissimalli on melko tyypillinen, kun verrataan polymeeri- ja metallirakenneosia monissa mekaanisissa sovelluksissa, ei vain pesukoneiden voimansiirroissa. Tämä vertailu vahvistaa toistuvaa teemaa tällä luokkasivulla: mikään yksittäinen pesukoneen vaihteistokotelon materiaali ei ole yleisesti ylivoimainen, ja oikea valinta riippuu kotelon suorituskykyprofiilin sovittamisesta tarkasteltavana olevan laitealustan erityiseen vääntömomentin kuormitukseen, painotavoitteeseen ja ympäristöaltistukseen. Suunnitteluryhmät, jotka arvioivat uutta pesukonealustaa tai arvioivat komponenttitoimittajan ehdottamaa vaihteistokotelon materiaalia, voivat käyttää tämän kaltaista tutkatyylistä vertailua tunnistaakseen nopeasti, mitkä kompromissit hyväksytään ennen lopulliseen suunnitteluun sitoutumista.

7. Tyypillisen vaihteistokotelon rakennekatsaus

Jotta yllä oleva rakennekeskustelu olisi helpompi visualisoida, alla oleva isometrinen kaavio hahmottelee tyypillisen kaksiosaisen pesukoneen vaihteistokotelon yleisen asettelun, jossa näkyy yläkotelon puolisko, alakotelon puolisko, laakerireiän kohoumat, jotka tukevat sisäisiä hammaspyörien akseleita, ja kiinnitysulokkeet, jotka kiinnittävät kaksi puoliskoa yhteen jakoviivaa pitkin. Tämä yksinkertaistettu rakennenäkymä on tarkoitettu yleiseksi viitteeksi ja suuntaamiseksi pikemminkin kuin minkä tahansa tietyn tuotteen tarkaksi suunnittelupiirrokseksi. Kotelon tarkastelu toisiinsa liittyvien rakennepuoliskojen sarjana auttaa selventämään, miksi jaetun linjan tiivistys ja kiinnikkeiden ulokkeen sijoitus ovat yhtä tärkeitä kotelon yleisen suorituskyvyn kannalta kuin aiemmissa osissa käsitelty perusmateriaalin valinta. Tämän kerrosrakenteen ymmärtäminen helpottaa myös aiemmin käsitellyn valintakeskustelun tulkintaa, koska jokainen merkitty vyöhyke kaaviossa vastaa erilaista arviointiprioriteettia kuin osiossa 5.

Kaavion lukeminen ylhäältä alas seuraa tyypillisen kaksiosaisen vaihteistokotelon fyysistä kokoamisjärjestystä alkaen ylemmällä kotelon puoliskolla, joka on asennettu vaihteiston päälle, ja päättyen lähellä alareunaa sijaitseviin kiinnitysulokkeisiin, jotka kiinnittävät molemmat puolikkaat tiukasti yhteen. Yläosan yläosan lähellä näkyvät laakerireiän kohoumat tarjoavat tarkat pyöreät istukat, jotka tukevat hammaspyörän akselin laakereita, ja niiden mittatarkkuus määrittää suoraan hammaspyöräverkon kohdistuksen, minkä vuoksi laakerin reiän tarkkuus korostettiin luvussa 5 arvioinnin tärkeimpänä prioriteettina. ontelo, ja sen kunto liittyy läheisesti osiossa 3 esitettyyn kosteudenkestävyyttä koskevaan keskusteluun. Alakotelon puolisko yleensä heijastaa ylemmän puoliskon laakerin reiän ominaisuuksia täydentääkseen akselin tuen, mutta sisältää usein myös kotelon ensisijaisen asennusrajapinnan laitteen runkoon. Kotelon kehälle jaetut kiinnitysulokkeet on vahvistettava riittävästi ympäröivässä materiaalissa kestämään toistuvia puristuskuormia ilman halkeamia, erityisesti muovikotelomalleissa, joissa ulokkeiden vahvistusripoja lisätään yleensä jokaisen kiinnityskohdan ympärille. Vaihteiston kotelon katsominen yhteen sovitettuna rakenteellisen puoliskon parina yksittäisen yleisen kotelon sijaan on hyödyllinen mielenterveysmalli verrattaessa hankintavaihtoehtoja tai diagnosoitaessa kohdistusvirheeseen tai vuotoon liittyvää kenttävikaa.

8. OEM- ja jälkimarkkinatoimituksia koskevat valmistusnäkökohdat

Johdonmukainen valmistusprosessin ohjaus vaikuttaa suoraan siihen, kuinka hyvin pesukoneen vaihteistokotelo toimii, kun se on asennettu, erityisesti mitä tulee laakerin reiän mittatarkkuuteen, jaetun linjan tasaisuuteen ja materiaalien yhtenäisyyteen tuotantoerien välillä. OEM-valmistajat vaativat yleensä tiukkaa erien välistä johdonmukaisuutta, koska jopa pienet mittamuutokset laakerin reiän asennossa voivat vaikuttaa hammaspyöräverkkojen kohdistukseen, kun kotelo on yhdistetty samalle alustalle erikseen hankittavaan vaihteistoon. Jälkimarkkinoiden toimittajat kohtaavat asiaan liittyvän mutta selkeän haasteen, koska vaihtovaihdekotelon on vastattava alkuperäisen laitteen laakerien sijoittelua, asennustilaa ja jaetun linjan tiivistysjärjestelyä riittävän tarkasti, jotta vältytään uusilta melu- tai kosteusongelmista asennuksen jälkeen, vaikka alkuperäinen laitemalli ei olisi enää nykyisessä tuotannossa.

Cixi Gaite Electric Co., Ltd., joka perustettiin vuonna 2002 ja sijaitsee Ningbossa, Zhejiangin osavaltiossa, on keskittynyt valmistustoimintansa erityisesti pesukoneiden voimansiirron ydinkomponentteihin, mukaan lukien vaihteiston supistimet, synkronointilaitteet ja rakenteelliset vaihteistokotelot, joissa ne sijaitsevat, sekä OEM-valmistajille että jälkimarkkinasovelluksille. Noin 10 000 neliömetrin tuotantokannasta toimiva yritys on rakentanut valmistusprosessinsa pesukoneen vaihteiston komponentteihin liittyvien erityisten laakerien poraustarkkuuden ja jaetun linjan tiivistysvaatimusten ympärille, mukaan lukien tällä sivulla käsitellyt jäykkyys- ja kosteudenkestävyysnäkökohdat. Tämä pitkäaikainen keskittyminen kapeaan, mekaanisesti toisiinsa liittyvään tuoteperheeseen laajan yleiskäyttöisen komponenttiluettelon sijaan on tukenut johdonmukaista prosessinhallintaa tuotantosarjoissa ja mahdollistaa tiiviimmän koordinoinnin asiakkaiden kanssa rakenne- ja materiaalispesifikaatioissa hankintavaiheessa.

Hankintatiimeille, jotka arvioivat pesukoneen vaihteistokotelon toimittajaa, on yleensä hyödyllistä pyytää näyteyksiköitä laakerin reiän mittojen tarkastukseen, jaetun linjan tasaisuustarkastuksiin ja kiinnittimen pohjien kuormitustestaukseen ennen tuotantotilaukseen sitoutumista riippumatta siitä, mikä valmistaja on harkinnassa. Porausreiän samankeskisyyden, jaetun linjan pinnan viimeistelyn sekä rivan ja ulokkeen eheyden tarkistaminen pienessä näyteerässä antaa luotettavamman kuvan odotetusta kenttäsuorituskyvystä kuin pelkän teknisen piirustuksen tarkistaminen.

9. Huolto- ja asennusohjeet

Oikea asennus ja säännöllinen tarkastus auttavat pidentämään pesukoneen vaihteistokotelon käyttöikää ja vähentämään ennenaikaisen kohdistusvirheen tai kosteuden aiheuttaman kulumisen todennäköisyyttä. Pesukoneen voimansiirron alustoilla työskentelevät huoltoteknikot suosittelevat yleisesti seuraavia käytäntöjä.

1. Varmista ennen asennusta, että vaihtovaihdekotelon laakerireiän asettelu, kiinnityspinta ja materiaali vastaavat alkuperäistä osaa, koska epäsopiva reiän sijoittelu on yleinen syy vaihteen kohdistusvirheeseen.
2. Tarkasta jaetun linjan tiiviste tai tiivistepinta vaurioiden varalta ennen kokoamista, koska vaurioitunut jaettu tiiviste voi päästää kosteutta koteloon, vaikka laakerin reiät ovat hyvässä kunnossa.
3. Tarkista kiinnitysruuvien halkeamien varalta kiinnitysruuvien ympärillä, erityisesti muovikoteloissa, koska toistuva ylikiristys voi vähitellen heikentää ympäröivää materiaalia.
4. Kiristä kotelon kiinnittimet tasaisesti ja määrättyyn arvoon liian kiristämisen sijaan, koska epätasainen tai liiallinen puristusvoima voi vääristää jakolinjaa ja vaikuttaa laakerin reiän kohdistukseen.
5. Tarkista ajoittain epätavallinen vaihteistoääni tai näkyvä kosteus kotelon jakolinjassa käytön aikana, mikä voi viitata varhaisen vaiheen tiivisteen kulumiseen ennen kuin merkittävämpi kohdistusongelma kehittyy.
6. Pidä kirjaa asennuspäivämäärästä ja havaituista käyttöolosuhteista, erityisesti ympäristön lämpötilan vaihteluista ja käyttötiheydestä, jotta voit ennakoida vaihtovälit tulevaa huoltosuunnittelua varten.

Näiden vaiheiden noudattaminen ei poista osien kulumisen mahdollisuutta ajan myötä, koska kaikki vaihteistokotelon komponentit kuluvat asteittain normaaleissa käyttöolosuhteissa, mutta johdonmukainen asennuskäytäntö ja määräaikaistarkastus auttavat yleensä tunnistamaan varhaiset varoitusmerkit, ennen kuin vika häiritsee laitteen toimintaa.

10. Usein kysytyt kysymykset

(1) Mitä eroa on pesukoneen vaihteistokotelolla ja vaihteistolla?

Vaihteistokotelo viittaa erityisesti rakenteelliseen kotelon komponenttiin, joka sulkee sisäänsä ja tukee sisäistä vaihteistoa, kun taas vaihdelaatikko viittaa yleensä täydelliseen pakattuun yksikköön, joka sisältää vaihdekotelon sekä sisäisen vaihteiston, synkronoijan ja ulostuloakselikokoonpanon. Käytännössä vaihdekotelo on yksi rakennekomponentti täydellisessä vaihdelaatikkokokoonpanossa.

(2) Mistä tiedän, mitä vaihteistokotelon materiaalia pesukoneen alustani tarvitsee?

Sopivan materiaalin tunnistaminen alkaa yleensä tavoitemomentin kuormituksesta ja laitealustan odotetusta käyttöjaksosta, koska ruiskuvaletut muovi- ja painevaletut metallikotelot vastaavat erilaisia ​​rakenteellisia ja painoeroja, kuten tämän sivun osissa 3 ja 6 on kuvattu. Alkuperäisen osan laakerin reiän sijoittelun, kiinnityspinnan ja materiaalilaadun tarkistaminen valmistajan viitetietojen perusteella on luotettavin tapa varmistaa tarkka vastaavuus ennen vaihdon tilaamista.

(3) Vaikuttaako vaihteistokotelon materiaali merkittävästi vaihteiston pitkän aikavälin suuntaukseen?

Vaihteiston kotelon materiaali on yksi monista pitkäaikaiseen kohdistukseen vaikuttavista tekijöistä asennuksen laadun, lämpökiertotaajuuden ja laakerin reiän valmistuksen tarkkuuden ohella. Kuten osiossa 4 on kuvattu, vahvistetut muovi- ja painevalumetallikotelot osoittavat yleensä hitaampaa suhteellista laskua mittojen stabiilisuudessa verrattuna tavallisiin lujittamattomiin muovikoteloihin samanlaisissa lämpökiertoolosuhteissa, vaikka todelliset tulokset vaihtelevat sovelluksen mukaan.

(4) Voidaanko haljennut vaihteistokotelo korjata vaihtamisen sijaan?

Pienet pintavauriot laakerin rei'istä tai kiinnikkeiden ulkonemista voidaan joskus korjata ilman täydellistä vaihtoa, mutta halkeamia laakerin reiän tai kiinnitysulokkeen lähellä heikentää yleensä rakenteen eheyttä siten, että koko kotelon vaihtaminen on luotettavampi vaihtoehto, koska nämä alueet vaikuttavat suoraan vaihteiden kohdistukseen ja kiinnitysvarmuuteen.

(5) Mitä tietoja minun tulee antaa, kun hankin pesukoneen vaihteistokotelon valmistajalta?

Hyödyllisiä tietoja ovat yleensä laitteen alustan tai mallin viitetiedot, laakerin reiän sijoittelu ja etäisyys, asennuspinnan mitat, odotettu vääntömomentin kuormitus ja ensisijainen materiaaliluokka, koska nämä tiedot auttavat valmistajaa suosittelemaan sopivaa kotelon materiaalia ja rakennesuunnittelua.
